派克固美丽METALASTIC & PORCUPINE METALASTIC衬料

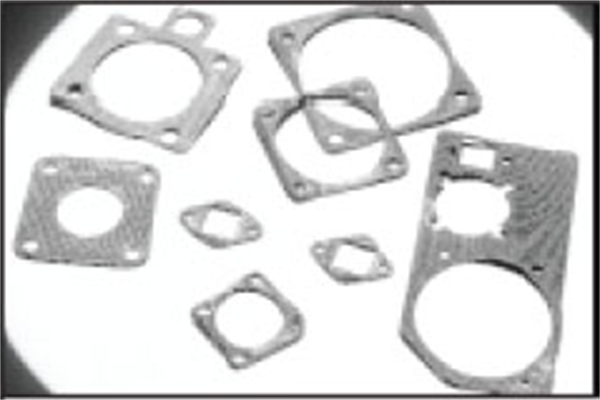

Chomerics 的METALASTIC衬料是一种薄片形式的EMI和压力密封的复合质料。屏蔽由编织的铝网提供 ，压力密封由浸透在网中的氯丁橡胶或硅酮弹性体来实现。

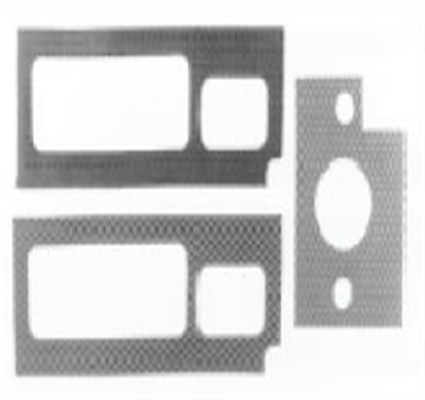

PORCUPINE METALASTIC质料通过其很是均匀的厚度来获得优良的压缩性。多孔的monel在每平方英寸外貌上提供几十个接触点 ，包管中等的屏蔽效果。有两种形式：带压力密封的EMI屏蔽和仅有EMI屏蔽。屏蔽由紧凑的多孔monel 箔来提供。关于屏蔽和压力密封的复合质料 ，多孔的monel填充了硅酮弹性体。
|
派克固美丽METALASTIC & PORCUPINE METALASTIC衬料 Chomerics 的METALASTIC衬料是一种薄片形式的EMI和压力密封的复合质料。屏蔽由编织的铝网提供 ，压力密封由浸透在网中的氯丁橡胶或硅酮弹性体来实现。METALASTIC衬料仅使用在连接不平度小于0.002in.（0.05mm）和/或空间极其有限的应用场合。质料能很容易地切成庞大形状的垫料 ，并且获得0.016in.（0.40mm）的最小额定厚度。这些衬料在接合处翻开后不再使用。 PORCUPINE METALASTIC质料通过其很是均匀的厚度来获得优良的压缩性。多孔的monel在每平方英寸外貌上提供几十个接触点 ，包管中等的屏蔽效果。有两种形式：带压力密封的EMI屏蔽和仅有EMI屏蔽。屏蔽由紧凑的多孔monel 箔来提供。关于屏蔽和压力密封的复合质料 ，多孔的monel填充了硅酮弹性体。PORCUPINE METALASTIC衬料用在连接不平度小于0.003in.(0.008mm)和衬料必须小于4*6in.（102*152mm）的使用场合。这些衬料在接合处翻开后不再使用。 |
|
板料：通过由表2或表4获得的物料编号订货。所有METALASTIC板是8.0in.（20.32cm）宽 ，PORCUPINE METALASTIC板是12in.（30.4cm）宽 ，两种质料均以连续长度供货。
订做的模切衬料：通过编号从表中确定质料 ，并且提供图纸。关于凌驾标准宽度的衬料 ，推荐用斜角接头或楔形接头。
需要进一步协助 ，请与我们的客服联系。

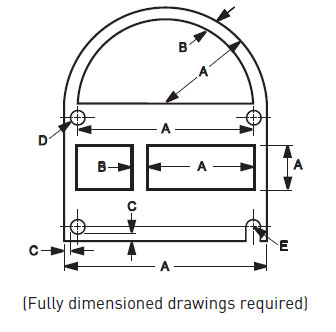

图1：METALASTIC and PORCUPINE METALASTIC 模切衬料的尺寸
表1：PORCUPINE METALASTIC衬料公差
|
PORCUPINE METALASTIC衬料公差 |
|
|
尺寸 |
公差 |
|
A 0-4.00(0-102) 大于4.00（大于102） |
±0.015（0.38） ±0.03（0.76） |
|
B MIN.宽 |
0.125（3.18） |
|
C MIN.壁厚 |
0.080（2.03） |
|
D MIN.直径 |
0.080（2.03） |
|
E 槽 |
如果最小壁厚C不适应 ，孔应当改成槽 |
表2：METALASTIC板料
|
METALASTIC板料 |
|||
|
厚度 |
宽 |
弹性体 |
物料编号 |
|
0.016±0.004 （0.40±0.10） |
8.00+0.25 -0.00 （203+6.35 -0.00） |
硅酮 |
04-0502 |
|
0.020±0.004 （0.51±0.10） |
氯丁橡胶 |
04-0202 |
|
|
0.020±0.004 （0.51±0.10） |
硅酮 |
04-0102 |
|
|
PORCUPINE METALASTIC衬料公差 |
|
|
尺寸 |
公差 |
|
A 0-4.00(0-102) 大于4.00（大于102） |
±0.015（0.38） ±0.03（0.76） |
|
B MIN.宽 |
0.140（3.56） |
|
C MIN.壁厚 |
0.090（2.28） |
|
D MIN.孔直径 |
0.060（1.52） |
|
E 槽 |
如果最小壁厚C不适应 ，孔应当改成槽 |
|
PORCUPINE METALASTIC板料 |
||||
|
厚度 |
质料 |
填充物 |
宽 |
物料编号 |
|
0.020±0.004 （0.51±0.10） |
Monel |
否 |
12.0±0.25 （305±6.35） |
08-0601 |
|
0.020±0.004 （0.51±0.10） |
Monel |
是 |
12.0±0.25 （305±6.35） |
08-0201 |
|
0.030±0.004 （0.76±0.10） |
Monel |
否 |
12.0±0.25 （305±6.35） |
08-0501 |
|
0.030±0.004 （0.76±0.10） |
Monel |
是 |
12.0±0.25 （305±6.35） |
08-0101 |
