派克固美丽带弹性体芯的MESH STRIP

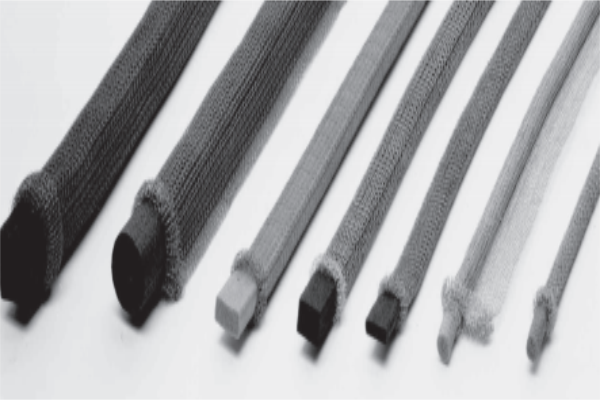

带弹性体芯的MESH STRIP衬料是由双层丝网围绕矩形或圆形氯丁橡胶或硅酮芯编织组成的 。编织丝网具有导电性用于EMI/EMP屏蔽，而芯料提供良好的可压缩性和回弹能力 。关闭力在50 - 100psi(0.34-0.69MPa)规模内 。
带弹性体芯的MESH TRIP衬料不可提供压力密封，可是它能提供对灰尘、雨水、通气和其他有限的情况条件的密封 。
|
派克固美丽 带弹性体芯的MESH STRIP 带弹性体芯的MESH STRIP衬料标准的丝质料是Monel （一种镍铜合金）和Ferrex （镀锡、包铜钢） 。其他金属和合金（例如铝网）也适用 。Monel用得最多，因为它具有良好的时效性能、拉伸强度和弹簧般的质量 。Ferrex 提供最好的屏蔽性能，特别是在H-场中，可是耐腐化性能有限 。 标准的芯料包括氯丁橡胶泡沫（MIL-R-6130,类型II）中空实体氯丁橡胶（MIL-R-6855，品级II）,闭孔硅酮泡沫（AMS-3195）和固体硅酮中空管（ZZ-R-765，品级2B） 。 除了所列的标准配置，险些任何一种弹性体芯断面都能够生产，包括UL94V-0确定的芯料 。 |
|
凭据列在表2-6中的物料编号和需要的划定总长来订货，衬料一般以连续长度的卷材来供货 。
注意：弹性体芯的MESH STRIP衬料未便于连接成不可分的衬垫 。出于这个原因，衬料应当在工厂加工成定做的规格尺寸 。
装配式的衬料——通过表2-6中的物料编号来确定质料 。提供所需要衬料尺寸的草图，如果可能，包括屏蔽/密封应用的简要说明 。
如果需要进一步的设计资助，请与我们的客服联系 。
表1：带弹性体芯的MESH STRIP衬料的公差
|
带弹性体芯的MESH STRIP衬料的公差 |
||
|
矩形弹性体inches (mm) |
||
|
＜ 0.125 (3.18) |
+0.031 |
(0.79) |
|
＞ 0.125 (3.18)~ 0.375 (9.53) |
±0.031 |
(0.79) |
|
＞ 0.375 (9.53) ~ 0.750 (19.05) |
±0.062 |
(1.57) |
|
圆形弹性体 inches (mm) |
||
|
＜ 0.500 (1.27) dia. |
±0.031 |
(0.79) |
|
＞ 0.500 (1.27) dia. |
±0.047 |
(1.19) |
|
总宽，单圆带飞边 inches (mm) |
||
|
＜ 1.00 (25.40) |
±0.062 |
(1.57) |
|
＞1.00 (25.40) |
±0.120 |
(3.05) |
表2：矩形断面/泡沫芯
|
|
|||||
|
高* |
宽* |
物料编号 |
|||
|
|
|
氯丁橡胶泡沫 |
硅酮泡沫 |
||
|
|
|
Monel |
Ferrex |
Monel |
Ferrex |
|
0.125 (3.18) |
0.125 (3.18) |
01-0401-1845 |
01-0404-1845 |
01-0501-0319 |
01-0504-0319 |
|
0.188 (4.78) |
0.188 (4.78) |
01-0401-1848 |
01-0404-1848 |
01-0501-1854 |
01-0504-1854 |
|
0.250 (6.35) |
0.250 (6.35) |
01-0401-1564 |
01-0404-1564 |
01-0501-1855 |
01-0504-1855 |
|
0.375 (9.53) |
0.500 (12.70) |
01-0401-0328 |
01-0404-0328 |
01-0501-1858 |
01-0504-1858 |
|
0.500 (12.70) |
0.500 (12.70) |
01-0401-1851 |
01-0404-1851 |
01-0501-1860 |
01-0504-1860 |
|
|
||||
|
直径* |
物料编号 |
|||
|
|
氯丁橡胶泡沫 |
硅酮泡沫 |
||
|
|
Monel |
Ferrex |
Monel |
Ferrex |
|
0.062 (1.57) |
01-0401-1890** |
01-0404-1890** |
01-0501-1890** |
01-0504-1890** |
|
0.125 (3.18) |
01-0401-0541 |
01-0404-0541 |
01-0501-1891 |
01-0504-1891 |
|
0.188 (4.78) |
01-0401-0571 |
01-0404-0571 |
01-0501-1892 |
01-0504-1892 |
|
0.250 (6.35) |
01-0401-0627 |
01-0404-0627 |
01-0501-1893 |
01-0504-1893 |
|
0.312 (7.92) |
01-0401-0626 |
01-0404-0626 |
01-0501-1894 |
01-0504-1894 |
|
0.375 (9.53) |
01-0401-1886 |
01-0404-1886 |
01-0501-1895 |
01-0504-1895 |
|
0.437 (11.11) |
01-0401-0747 |
01-0404-0747 |
01-0501-1896 |
01-0504-1896 |
|
0.500 (12.70) |
01-0401-0845 |
01-0404-0845 |
01-0501-1897 |
01-0504-1897 |
|
0.750 (19.05) |
01-0401-0845 |
01-0404-0845 |
01-0501-1898 |
01-0504-1898 |
|
|
|||||
|
直径* |
总宽* |
物料编号 |
|||
|
|
|
氯丁橡胶泡沫 |
硅酮泡沫 |
||
|
|
|
Monel |
Ferrex |
Monel |
Ferrex |
|
0.125 (3.18) |
0.500 (12.70) |
01-0401-1862 |
01-0404-1862 |
01-0501-0690 |
01-0504-0690 |
|
0.188 (4.78) |
0.500 (12.70) 0.625 (15.88) 0.750 (19.05) |
01-0401-0630 |
01-0404-0630 |
01-0501-1879 |
01-0504-1879 |
|
0.250 (6.35) 0.250 (6.35) 0.250 (6.35) |
0.625 (15.88) 0.750 (19.05) 1.000 (25.40) |
01-0401-0819 |
01-0404-0819 01-0404-1867 01-0404-1868 |
01-0501-1882 |
01-0504-1882 |
|
0.500 (12.70) |
1.000 (25.40) |
01-0401-1869 |
01-0404-1869 |
01-0501-1885 |
01-0504-1885 |
|
0.625 (15.88) |
1.375 (34.93) |
01-0401-1870 |
01-0404-1870 |
01-0501-0734 |
01-0504-0734 |
|
|
||
|
直径* |
物料编号 |
|
|
|
Monel |
Ferrex |
|
0.188 (4.78) |
01-0501-6044 |
01-0501-6044 |
|
0.250 (6.35) |
01-0501-6045 |
01-0501-6045 |
|
0.375 (9.53) |
01-0501-6112 |
01-0501-6112 |
|
0.500 (12.50) |
01-0501-6115 |
01-0501-6115 |
|
|
|||
|
直径* |
总宽 |
物料编号 |
|
|
|
|
Monel |
Ferrex |
|
0.188 (4.78) |
0.500 (12.50) |
01-0501-6105 |
01-0501-6105 |
|
0.250 (6.35) |
0.625 (15.88) |
01-0501-6110 |
01-0501-6110 |
|
0.375 (9.53) |
0.750 (19.05) |
01-0501-6113 |
01-0501-6113 |
|
0.500 (12.50) |
1.000 (25.40) |
01-0501-6114 |
01-0501-6114 |
