派克固美丽COMBO STRIP 衬料

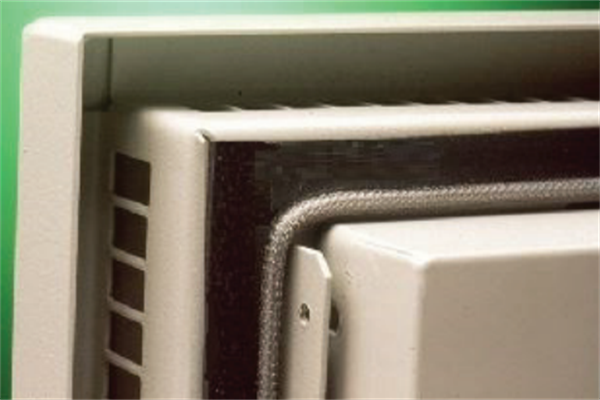

COMBO STRIP衬料是MESH STRIP 衬料和弹性气候密封条的平行组合。种种标准断面的COMBO STRIP衬料可以带粘合剂或不带粘合剂背衬。COMBO STRIP衬料在弹性体两侧的配置也可以供货。
COMBO STRIP 衬料推荐用于除了要求EMI/EMP屏蔽还要求气候密封的应用场合。这种衬料也很是适用于仅要求屏蔽的场合 ，并且弹性体上的粘合剂背衬装置时很是便当。要获得可靠的屏蔽与密封 ，COMBO STRIP 衬料的两个部分必须和两个配合外貌接触。
|
派克固美丽COMBO STRIP 衬料 COMBO STRIP衬料是MESH STRIP 衬料和弹性气候密封条的平行组合。种种标准断面的COMBO STRIP衬料可以带粘合剂或不带粘合剂背衬。COMBO STRIP衬料在弹性体两侧的配置也可以供货。 COMBO STRIP 衬料推荐用于除了要求EMI/EMP屏蔽还要求气候密封的应用场合。这种衬料也很是适用于仅要求屏蔽的场合 ，并且弹性体上的粘合剂背衬装置时很是便当。要获得可靠的屏蔽与密封 ，COMBO STRIP 衬料的两个部分必须和两个配合外貌接触。 |
|
在应用中 ，太过压缩可能会引起弹性体的密封性能下降 ，金属压缩限位有可能并入衬料的弹性体部分。
在COMBO衬料中标准EMI/EMP屏蔽是Monel 或Ferrex丝 ，尽管其他金属和合金（例如铝）是可行的。标准的弹性体是氯丁橡胶泡沫（MIL-R-6130,类型II）、中空的实体氯丁橡胶（MIL-R-6855,品级II)、硅酮泡沫（AMS3195）或者实体硅酮（ZZ-R-765,品级2B),其他的弹性体例如氟硅酮 ，可以作为代用品。
在要求关闭力小、变位大的应用场合 ，推荐接纳泡沫弹性体。在弹性体芯料上加网 ，连同泡沫弹性体 ，能够进一步改善关闭力小的效果。关于要求压缩率较小的应用场合 ，最好用实体弹性体。
粘合剂背衬：
粘度高 ，适用期长的聚丙烯粘合剂作为氯丁橡胶和硅酮弹性体的选项供货。
压缩和关闭性能：
关于带实体弹性体芯的COMBO衬料通常丝网比弹性体横跨0.031in.(0.79mm),以包管丝网的合适的压缩量。一般来说 ，实体弹性体的关闭压力在25-100psi(0.17-0.69MPa)之间。关于中等EMI屏蔽 ，并且当泡沫弹性体用作有限的情况密封时 ，压力低到10psi(0.07MPa)就足够了。
在要求接纳泡沫弹性体的应用场合 ，通过在密封件中粘接垫圈状的金属压缩限位 ，就能够制止在螺栓孔口处的太过压缩。
关于作用力太过集中在面层衬料的应用场合 ，为了包管无太过压缩 ，可以把实体金属限位粘接在螺栓孔之间的衬料中。
图1：压缩限位
|
图 1 -压缩限位 |
|
|

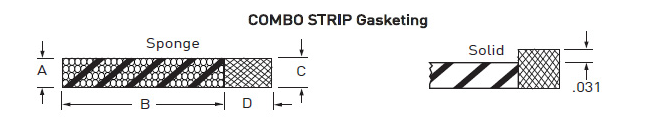

标准COMBO STRIP衬料：标准卷长25尺（7.62米）。定做的卷长需和我们的客服联系。通过表1至表3的物料编号来订货。如果所列出的部件无合适的 ，请详细说明所需的断面、弹性体质料和EMI丝网衬料 ，注意下列的尺寸规模。
|
