派克固美丽MESH STRIP 全金属衬料
MESH STRIP衬料是可压缩的全金属EMI/EMP丝织成矩形或圆形断面 。编织丝组成许多弹簧状连结环，使衬料有很好的弹性 。标准的MESH STRIP衬料是用Monel（一种镍铜合金）或Ferrex（镀锡、包铜钢）丝编织而成的 。
全金属MESH STRIP衬料不可提供压力或气候密封，并且不推荐用作小于2in.(50.8mm)×2in.(50.8mm)或直径小于3in.(76.2mm)的连接衬料 。
Chomerics也提供SPRING MESH衬料，特殊金属弹簧丝编织的网条，中空管形状，70-80％压缩-变位特性 。其他的金属和合金（例如铝网）也可以用 。
|
派克固美丽 MESH STRIP 全金属衬料 MESH STRIP衬料是可压缩的全金属EMI/EMP丝织成矩形或圆形断面 。编织丝组成许多弹簧状连结环，使衬料有很好的弹性 。标准的MESH STRIP衬料是用Monel（一种镍铜合金）或Ferrex（镀锡、包铜钢）丝编织而成的 。 全金属MESH STRIP衬料不可提供压力或气候密封，并且不推荐用作小于2in.(50.8mm)×2in.(50.8mm)或直径小于3in.(76.2mm)的连接衬料 。 Chomerics也提供SPRING MESH衬料，特殊金属弹簧丝编织的网条，中空管形状，70-80％压缩-变位特性 。其他的金属和合金（例如铝网）也可以用 。 |
|
|
|
|
√MESH STRIP衬料具有良好的弹性、导电性和屏蔽效能高、耐压性好、防潮气、寿命长等特点 。 √Monel质料用得最多，因为它具有良好的时效性能、拉伸强度和弹簧般的质量 。 √Ferrex提供最好的屏蔽性能，特别是在H-场中，可是耐腐化性能有限 。 √圆断面衬料供货时连同飞边，飞边简化了用铆接、点焊或合适的结构粘合剂连接的装置事情 。 √矩形和圆形MESH STRIP衬料能够通过侧壁摩擦牢固在沟槽或漏洞内 。 |
MESH STRIP衬料以连续长度的卷材供货，或者能够做成现用的，整体装配式的衬料 。
标准的MESH STRIP——通过列在表2-5中的物料编号和要求的划定总长来订货 。
装配式的MESH STRIP趁坯料——通过列在表2-5中的物料编号来划定质料，提交所需要衬料的形状和尺寸的图纸 。装配式衬料的公差如下：0—4.9in.±0.03in.(0—125mm±0.76mm);5.0—10.0in.±0.06in.(127—254mm±1.52mm);大于10.0in.(大于254mm)±6％ 。
订做MESH STRIP的形状也能生产 。Chomerics的“快切”技术提供具有无绽裂端头的，按定做长度收尾切断的衬料，这里所示的大大都断面均可供货 。

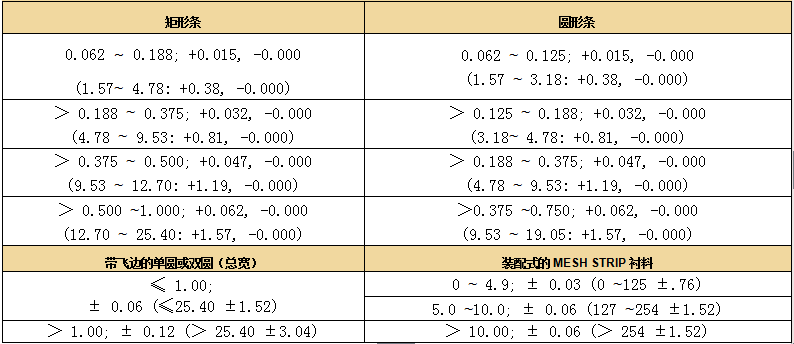

表1：MESH STRIP断面公差
表2：
 矩形断面 inches (mm)
|
|||||
| 高 | 宽 | 物料编号 | |||
| Monel | Ferrex | ||||
|
0.062 (1.57) |
0.062 (1.57) |
01-0101-0408 |
01-0104-0408 |
||
|
0.093 (2.36) |
0.093 (2.36) |
01-0101-0424 |
01-0104-0424 |
||
|
0.125 (3.18) |
0.125 (3.18) |
01-0101-0199 |
01-0104-0199 |
||
|
0.156 (3.96) |
0.125 (3.18) |
01-0101-0194 |
01-0104-0194 |
||
|
0.187 (4.75) |
0.187 (4.75) |
01-0101-0168 |
01-0104-0168 |
||
|
0.250 (6.35) |
0.250 (6.35) |
01-0101-0169 |
01-0104-0169 |
||
|
0.312 (7.92) |
0.312 (7.92) |
01-0101-0390 |
01-0104-0390 |
||
|
0.375 (9.53) |
0.375 (9.53) |
01-0101-0265 |
01-0104-0265 |
||
|
|
|||
| 直径 | 物料编号 | ||
| Monel | Ferrex | ||
|
0.062 (1.57) |
01-0101-0064 |
01-0104-0064 |
|
|
|
||||
| A 直径* | B 总尺寸 | 物料编号 | ||
| Monel | Ferrex | |||
|
0.062 (1.57) |
0.375 (9.53) |
01-0101-0983 |
01-0104-0983 |
|
|
0.093 (2.36) |
0.375 (9.53) |
01-0101-0826 |
01-0104-0826 |
|
|
0.125 (3.18) |
0.375 (12.70) |
01-0101-0008 |
01-0104-0008 |
|
|
0.156 (3.96) |
0.500 (12.70) |
01-0101-1162 |
01-0104-1162 |
|
|
0.187 (4.75) |
0.437 (11.10) |
01-0101-0075 |
01-0104-0075 |
|
|
0.250 (6.35) |
0.500 (12.70) |
01-0101-1331 |
01-0104-1331 |
|
|
0.312 (7.92) |
0.625 (15.88) |
01-0101-0530 |
01-0104-0530 |
|
|
0.375 (9.53) |
0.625 (15.88) |
01-0101-0568 |
01-0104-0568 |
|
|
0.437 (11.10) |
0.750 (19.05) |
01-0101-1192 |
01-0104-1192 |
|
|
0.500 (12.70) |
0.750 (19.05) |
01-0101-0789 |
01-0104-0789 |
|
表5:
|
|
||||
| A 直径* | B 总尺寸 | 物料编号 | ||
| Monel | Ferrex | |||
|
0.062 (1.57) |
0.375 (9.53) |
01-0101-6164 |
01-0104-6164 |
|
|
0.125 (3.18) |
0.500 (12.70) |
01-0101-0449 |
01-0104-0449 |
|
|
0.187 (4.75) |
0.625 (15.88) |
01-0101-0019 |
01-0104-0019 |
|
|
0.250 (6.35) |
0.750 (19.05) |
01-0101-0949 |
01-0104-0949 |
|
|
0.375 (9.53) |
1.000 (25.40) |
01-0101-1277 |
01-0104-1277 |
|
918博天堂
效劳热线：400-051-8106
公司传真：0512-57929135
企业邮箱：ksqw@ksqw66.com
咨询QQ：2879696435
公司地点：江苏省昆山市张浦镇南港虹新路28号
采购：派克固美丽MESH STRIP 全金属衬料
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

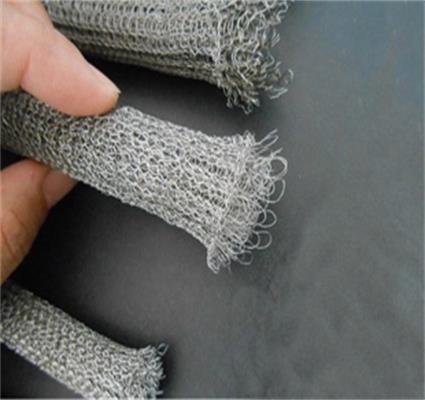

- 派克固美丽SPRINGMESH高弹力衬料
新的编织丝网技术的优点在于不需要消耗大宗的芯料 。Chomerics 的新工艺生产的高弹力中空丝网衬料在70%的压缩下，任具备惊人的回复能力 。在80%的压缩下，压缩设定小于30% 。
SPRINGMESH衬料有圆形的，用作沟槽内的衬料很是理想 。它们是用0.004inch（0.10mm）直径的镀锡钢丝编织成空心圆柱网，双层丝网是优选的设计计划，用于提供最佳的EMI�；ず脱顾�-变位性能，定做结构也能提供 。
典范应用包括用于室外的CATV箱的铸件外壳、带外侧情况密封件的NEMA箱和工业用箱体 。

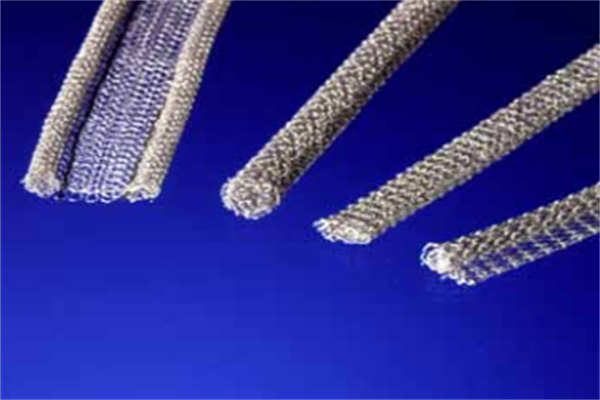

- 派克固美丽带弹性体芯的MESH STRIP
