派克固漂亮导电弹性体/导电橡胶——毗连器衬料

Parker Chomerics提供毗连衬料的几种类型，如装置法兰EMI衬料，界面EMI密封件，锁紧螺母EMI密封件，D-超小型矩形衬料。

订购热线：400-051-8106

连忙咨询

产品形貌

派克固漂亮导电弹性体/导电橡胶

——毗连器衬料

Parker Chomerics提供毗连衬料的几种类型，如装置法兰EMI衬料，界面EMI密封件，锁紧螺母EMI密封件，D-超小型矩形衬料。

派克固漂亮导电弹性体——毗连器衬料

产品详情

派克固漂亮毗连器衬料——装置法兰EMI衬料

派克固漂亮毗连器衬料

——装置法兰EMI衬料

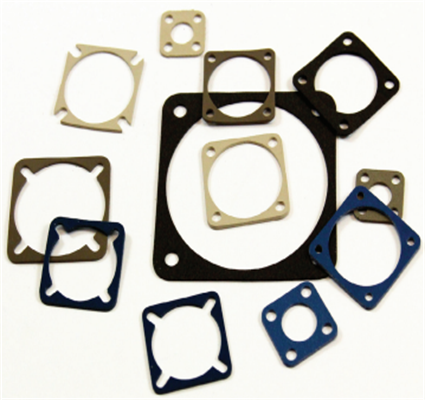

Chomerics的模切cho-seal衬料当插在毗连器法兰和装置隔板之间时提供EMI屏障和情形密封，本章所述的衬料设计用于MIL-C-83723、MIL-C-5015、MIL-C-26482，MIL-C-38999和MIL-C-81511 毗连器，它们与非导电衬料可以交流。
标准装置法兰衬料适用于CHO-SEAL 1212质料，用于一连使用温度达125℃；并适用于CHO-SEAL 1285和1224质料，用于温度达200℃。由于CHO-SEAL 1224质料填充有纯银颗粒，价钱显着高于CHO-SEAL 1212或1285衬料。除了这里所列出的标准的尺寸和形状，毗连器衬料和接地平面能够定制设计。
毗连器衬料应当与导电界面EMI密封件一同使用。

派克固漂亮毗连器衬料

——界面EMI密封件

耐情形污染的MS毗连器的主要配合讨论通常装有橡胶密封圈（MIL-C-26482）或者O-形圈（MIL-C-5015）来密封来自销子区域的水分，CHO-SEAL衬料可以和这些密封/O-形圈交流，并且除了密封还提供EMI屏障。

派克固漂亮毗连器衬料——界面EMI密封件

派克固漂亮毗连器衬料——锁紧螺母EMI密封件

派克固漂亮毗连器衬料

——锁紧螺母EMI密封件

MIL-C-38999, MIL-C-26482, and MIL-C-81511后置锁紧螺母座要求MS O-形圈作为水份-压力密封件，当也要求EMI衰减时，应当使用CHO-SEAL O-形圈。每一种都可以与响应的MS O-形圈交流。O-形圈在CHO-SEAL 1215、1217等型号均有货。

派克固漂亮毗连器衬料

——D-超小型矩形衬料

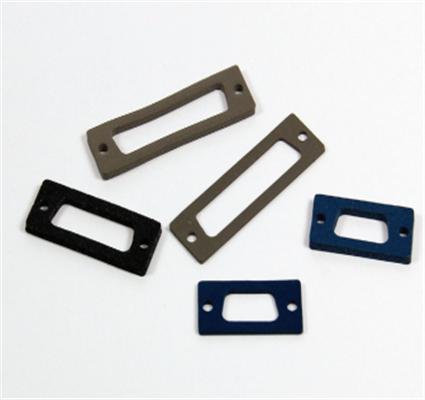

超小型D-形衬料用于提供EMI屏障和在毗连器法兰与其配合外貌之间提供情形密封。Chomerics 提供这些衬料在CHO-SEAL质料规模内与从9针至50针的外壳尺寸配套。

派克固漂亮毗连器衬料——D-超小型矩形衬料

订货办法

装置法兰EMI衬料

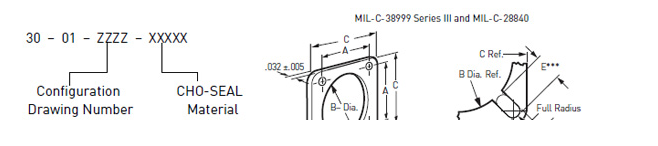

标准尺寸：使用表1，结构如以下所示的合适的物料编号。

关于定做的衬料Ｆ尕须提供图纸，物料编号将由chomerics 来确定。

装置法兰EMI衬料订货办法

表1:

外壳尺寸

形状图号

尺寸inches (mm)

NO.

字母

MIL-C-38999 系列

MILC-
81511
系列

MILC-
28840
系列

MIL-C-5015
C-83723
NAS-1599
MIL-C-26482

MIL P/N:
M83528/
004Xt-( )

A

B

C

D

E---

I

II

III

IV

±0.010
(0.25)

+0.020 (0.51)
–0.000

±0.015
(0.38)

±0.010
(0.25)

±0.010
(0.25)

6

1946*

001

0.469 (11.91)

0.375 (9.53)

0.738 (18.75)

0.141 (3.58)

8

1947

√

001

0.594 (15.09)

0.630 (16.00)

0.840 (21.34)

0.135 (3.43)

4690

003

0.594 (15.09)

0.568 (14.43)

0.812 (20.62)

0.125 (3.18)

1948

004

0.594 (15.09)

0.500 (12.70)

0.875 (22.23)

0.156 (3.96)

9

1949

√

005

0.719 (18.26)

0.750 (19.05)

0.965 (24.51)

0.135 (3.43)

A

C646

√

NA

0.719 (18.26)

0.750 (19.05)

0.965 (24.51)

0.135 (3.43)

0.222 (5.64)

10

1949

√

005

0.719 (18.26)

0.750 (19.05)

0.965 (24.51)

0.135 (3.43)

4691

006

0.719 (18.26)

0.680 (17.27)

0.937 (23.80)

0.125 (3.18)

(S/SL)

1950

007

0.719 (18.26)

0.625 (15.88)

1.000 (25.40)

0.156 (3.96)

11

6961

√

√

008

0.812 (20.62)

0.875 (22.23)

1.060 (26.92)

0.141 (3.58)

B

C647

√

NA

0.812 (20.62)

0.875 (22.23)

1.060 (26.92)

0.141 (3.58)

0.206 (5.23)

A

C637

NA

0.750 (19.05)

0.875 (22.23)

1.046 (26.57)

0.141 (3.58)

0.163 (4.14)

12

6961

√

008

0.812 (20.62)

0.875 (22.23)

1.060 (26.92)

0.141 (3.58)

(S/SL)

1951

009

0.813 (20.65)

0.750 (19.05)

1.094 (27.79)

0.156 (3.96)

13

C

C648

√

NA

0.906 (23.01)

1.000 (25.40)

1.156 (29.36)

0.141 (3.58)

0.206 (5.23)

B

C638

NA

0.843 (21.41)

1.000 (25.40)

1.156 (29.36)

0.141 (3.58)

0.167 (4.24)

14

1953

√

010

0.906 (23.01)

1.005 (25.53)

1.153 (29.29)

0.135 (3.43)

4692

011

0.906 (23.01)

0.938 (23.83)

1.125 (28.58)

0.125 (3.18)

(S)

1952

012

0.906 (23.01)

0.875 (22.23)

1.188 (30.18)

0.156 (3.96)

15

1955

√

√

013

0.969 (24.61)

1.135 (28.83)

1.258 (31.95

0.156 (3.96)

D

C649

√

NA

0.969 (24.61)

1.135 (28.83)

1.258 (31.95)

0.156 (3.96)

0.206 (5.23)

C

C639

NA

0.968 (24.59)

1.187 (30.15)

1.281 (32.54)

0.141 (3.58)

0.161 (4.09)

16

1955

√

013

0.969 (24.61)

1.135 (28.83)

1.258 (31.95)

0.156 (3.96)

4693

014

0.969 (24.61)

1.063 (27.00)

1.250 (31.75)

0.125 (3.18)

(S)

1954

015

0.969 (24.61)

1.000 (25.40)

1.281 (32.54)

0.156 (3.96)

17

1957

√

√

016

1.062 (26.97)

1.260 (32.00)

1.351 (34.32)

0.156 (3.96)

E

C650

√

NA

1.062 (26.97)

1.260 (32.00)

1.351 (34.32)

0.156 (3.96)

0.222 (5.64)

D

C640

NA

1.015 (25.78)

1.250 (31.75)

1.406 (35.71)

0.141 (3.58)

0.163 (4.14)

18

(S)

1957

√

016

1.062 (26.97)

1.260 (32.00)

1.351 (34.32)

0.156 (3.96)

4694

017

1.062 (26.97)

1.189 (30.20)

1.343 (34.11)

0.125 (3.18)

1956

018

1.062 (26.97)

1.135 (28.83)

1.375 (34.93)

0.156 (3.96)

19

6962

√

√

019

1.156 (29.36)

1.375 (34.93)

1.500 (38.10)

0.141 (3.58)

F

C651

√

NA

1.156 (29.36)

1.375 (34.93)

1.500 (38.10)

0.141 (3.58)

0.206 (5.23)

E

C641

NA

1.140 (28.96)

1.437 (36.50)

1.531 (38.89)

0.141 (3.58)

0.158 (4.01)

20

6962

019

1.156 (29.36)

1.375 (34.93)

1.500 (38.10)

0.141 (3.58)

√

4695

020

1.156 (29.36)

1.312 (33.32)

1.467 (37.26)

0.125 (3.18)

1958

021

1.156 (29.36)

1.250 (31.75)

1.500 (38.10)

0.172 (4.37)

21

6963

√

√

022

1.250 (31.75)

1.500 (38.10)

1.625 (41.28)

0.141 (3.58)

G

C652

√

NA

1.250 (31.75)

1.500 (38.10)

1.625 (41.28)

0.141 (3.58)

0.206 (5.23)

22

6963

√

022

1.250 (31.75)

1.500 (38.10)

1.625 (41.28)

0.141 (3.58)

4969

023

1.250 (31.75)

1.437 (36.50)

1.562 (39.67)

0.125 (3.18)

1959

024

1.250 (31.75)

1.375 (34.93)

1.625 (41.28)

0.172 (4.37)

23

6964

√

√

025

1.375 (34.93)

1.625 (41.28)

1.750 (44.45)

0.172 (4.37)

H

C653

√

NA

1.375 (34.93)

1.625 (41.28)

1.750 (44.45)

0.172 (4.37)

0.259 (6.58)

F

C642

NA

1.281 (32.54)

1.625 (41.28)

1.750 (44.45)

0.141 (3.58)

0.164 (4.17)

24

025

1.375 (34.93)

1.625 (41.28)

1.750 (44.45)

0.172 (4.37)

4697

026

1.375 (34.93)

1.563 (39.71)

1.703 (43.26)

0.152 (3.86)

1960

027

1.375 (34.93)

1.500 (38.10)

1.750 (44.45)

0.203 (5.16)

25

6965

√

√

028

1.500 (38.10)

1.750 (44.45)

1.875 (47.63)

0.172 (4.37)

J

C654

√

NA

1.500 (38.10)

1.750 (44.45)

1.875 (47.63)

0.172 (4.37)

0.259 (6.58)

G

C643

NA

1.392 (35.36)

1.750 (44.45)

1.843 (46.81)

0.172 (4.37)

0.195 (4.95)

1961

029

1.562 (39.67)

1.750 (44.45)

2.000 (50.80)

0.203 (5.16)

29

H

C644

NA

1.568 (39.83)

2.000 (50.80)

2.171 (55.14)

0.172 (4.37)

0.195 (4.95)

32

1962

030

1.750 (44.45)

2.000 (50.80)

2.250 (57.15)

0.219 (5.56)

33

J

C645

NA

1.734 (44.04)

2.187 (55.55)

2.356 (59.84)

0.203 (5.16)

0.234 (5.94)

36

1963

031

1.938 (49.23)

2.250 (57.15)

2.500 (63.50)

0.219 (5.56)

40

1964

032

2.188 (55.58)

2.500 (63.50)

2.750 (69.85)

0.219 (5.56)

44

1965

033

2.375 (60.33)

2.781 (70.64)

3.000 (76.20)

0.219 (5.56)

48**

1966

034

2.625 (66.68)

3.031 (76.99)

3.250 (82.55)

0.219 (5.56)

界面EMI密封件

界面EMI密封件订货办法

从表2选择物料编号，后4位数字标示质料（1215/1217等），除了CHO-SEAL 1239，所有质料均有货。

表2：

界面EMI密封件

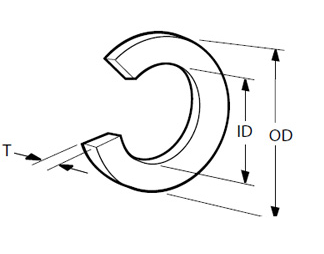

外壳尺寸	物料编号		标称尺寸 inches (mm)
	MIL-C-26482	MIL-C-5015	ID	OD	T
8	30-02-2041-XXXXX		0.319 (8.10)	0.422 (11.23)	0.075 (1.91)
		30-02-2050-XXXXX	0.328 (8.33)	0.391 (9.93)	0.032 (0.81)
10	30-02-2042-XXXXX		0.447 (11.35)	0.550 (13.97)	0.075 (1.91)
10S SL		30-02-2051-XXXXX	0.406 (10.31)	0.469 (11.91)	0.032 (0.81)
12	30-02-2043-XXXXX		0.547 (13.89)	0.703 (17.86)	0.075 (1.91)
14	30-02-2044-XXXXX		0.671 (17.04)	0.828 (21.03)	0.075 (1.91)
14 14S		30-02-2053-XXXXX	0.641 (16.28)	0.703 (17.86)	0.032 (0.81)
16	30-02-2045-XXXXX		0.797 (20.24)	0.953 (24.21)	0.075 (1.91)
16 16S		30-02-2054-XXXXX	0.781 (19.84)	0.844 (21.44)	0.032 (0.81)
18	30-02-2046-XXXXX		0.891 (22.63)	1.047 (2.59)	0.075 (1.91)
		30-02-2055-XXXXX	0.891 (22.63)	0.953 (24.21)	0.032 (0.81)
20	30-02-2047-XXXXX		1.039 (26.39)	1.172 (29.77)	0.075 (1.91)
		30-02-2056-XXXXX	0.984 (24.99)	1.047 (26.59)	0.032 (0.81)
22	30-02-2048-XXXXX		1.141 (28.98)	1.297 (32.94)	0.075 (1.91)
		30-02-2057-XXXXX	1.109 (28.17)	1.172 (29.77)	0.032 (0.81)
24	30-02-2049-XXXXX		1.266 (32.16)	1.422 (36.12)	0.075 (1.91)
		30-02-2058-XXXXX	1.219 (30.96)	1.281 (32.54)	0.032 (0.81)
28		30-02-2059-XXXXX	1.455 (36.96)	1.547 (39.29)	0.045 (1.14)
32		30-02-2060-XXXXX	1.672 (42.47)	1.766 (44.86)	0.045 (1.14)
36		30-02-2061-XXXXX	1.891 (48.03)	1.984 (50.39)	0.045 (1.14)

表3：

尺寸inches (mm)	公差 inches (mm)
ID, OD
≤0.500 (12.70)	±0.005 (0.13)
0.501-1.500 (12.70-38.10)	±0.010 (0.25)
1.501-2.000 (38.10-50.80)	±0.015 (0.38)
断面 (T)
0.032 (0.81)	±0.005 (0.13)
0.045 (1.14)	±0.005 (0.13)
0.075 (1.91)	±0.007 (0.18)

锁紧螺母EMI密封件

从表5选择物料编号，后4位数字标示质料（1215、1217等）。

锁紧螺母EMI密封件订货办法

表4：

尺寸 inches (mm)	公差 inches (mm)
内径 (ID)
≤1.500 [38.10]	±0.010 [0.25]
1.501-2.000 [38.10-50.80]	±0.015 [0.38]
断面直径(CS)
0.070 [1.78]	±0.004 [0.10]
0.103 [2.62]	±0.005 [0.13]

表5：

锁紧螺母EMI密封件
外壳尺寸	Chomerics P/N*物料编号	MIL-C-38999JS1N1 MIL-C-26482GS1A5	参考 MIL-C-81511FS1	MIL P/N: M83528/002X†- ( )	标称尺寸 inches (mm)
					ID	CS
6	30-03-2065-XXXXX	√		015	0.551 (14.00)	0.070 (1.78)
8	30-03-2066-XXXXX	√		017	0.676 (17.17)	0.070 (1.78)
	30-03-2075-XXXXX	√		018	0.739 (18.77)	0.070 (1.78)
9, 10	30-03-1981-XXXXX	√		019	0.801 (20.35)	0.070 (1.78)
	30-03-2076-XXXXX		√	020	0.864 (21.95)	0.070 (1.78)
11, 12	30-03-2068-XXXXX	√		022	0.989 (25.12)	0.070 (1.78)
13, 14	30-03-2069-XXXXX	√	√	024	1.114 (28.30)	0.070 (1.78)
15, 16	30-03-2070-XXXXX	√	√	026	1.239 (31.47)	0.070 (1.78)
17, 18	30-03-2071-XXXXX	√	√	028	1.364 (34.65)	0.070 (1.78)
19, 20	30-03-2072-XXXXX	√		128	1.487 (37.77)	0.103 (2.62)
21, 22	30-03-1846-XXXXX		√	/005X †-022	1.612 (40.94)	0.103 (2.62)
23, 24	30-03-2031-XXXXX		√	132	1.737 (44.12)	0.103 (2.62)
25	30-03-8800-XXXXX			134	1.862 (47.30)	0.103 (2.62)

D-超小型矩形衬料

从表6中选择Chomerics 物料编号，后4位数字标示质料（1215、1217等）。

D-超小型矩形衬料订货办法

表6：

D-超小型衬料
尺寸公差inches (mm)	外壳尺寸 inches (mm)
	9 针	15 针	25 针	37 针	50 针

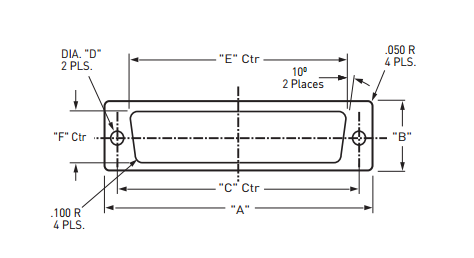

“A” 总长 ±0,015 (0.38)	1.213 (30.81)	1.556 (39.52)	2.087 (53.01)	2.729 (69.32)	2.635 (66.93)
“B” 总宽 ±0,015 (0.38)	0.594 (15.09)	0.600 (15.24)	0.594 (15.09)	0.594 (15.09)	0.605 (15.37)
“C” 孔对孔±0,010 (0.25)	0.984 (25.0)	1.312 (33.32)	1.852 (47.04)	2.500 (63.50)	2.406 (61.11)
“D” 孔径 ±0,010 (0.25)	0.120 (3.05)	0.130 (3.30)	0.120 (3.05)	0.120 (3.05)	0.120 (3.05)
“E” 较大的切口长度 ±0,015 (0.38)	0.697 (17.70)	1.080 (27.43)	1.583 (40.21)	2.231 (56.67)	2.109 (53.57)
“F” 切口宽度±0,010 (0.25)	0.360 (9.14)	0.370 (9.40)	0.378 (9.60)	0.378 (9.60)	0.466 (11.84)
典范的切口角度	10°	10°	10°	10°	10°
Chomerics物料编号	30-TT-A779-XXXXX	30-TT-A959-XXXXX	30-TT-A780-XXXXX	30-TT-A781-XXXXX	30-TT-LF19-XXXXX
